Euromac Fx Bend Cell 1023-1547 PLUS
Robotizētais komplekss ir paredzēts mazu un vidēju metāla detaļu automātiskai liekšanai, atbrīvojot cilvēku no smaga rutīnas darba.
Euromac automatizēto locīšanas centru līnija piedāvā pilnībā integrētus risinājumus, kas apvieno augstas precizitātes elektriskās locīšanas preses, daudzasu robotus un intelektuālu programmatūru. Šīs sistēmas ir izstrādātas maksimālai produktivitātei jebkura izmēra detaļu apstrādē, piedāvājot elastīgu pielāgošanu katra klienta konkrētajiem ražošanas uzdevumiem.
Pilnīga integrācija "no vienām rokām"
Euromac patstāvīgi izstrādā katru struktūras elementu – no preses mehānikas un robota integrācijas līdz vadības programmatūrai, kas garantē ideālu savietojamību, uzticamību un sistēmas lietošanas vienkāršību.
Euromac patstāvīgi izstrādā katru struktūras elementu – no preses mehānikas un robota integrācijas līdz vadības programmatūrai, kas garantē ideālu savietojamību, uzticamību un sistēmas lietošanas vienkāršību.
Īpaši ātra programmēšana
Specializētā programmatūra Fx Cell 3D ļauj iestatīt robotu bezsaistes režīmā minimālā laikā, būtiski samazinot iekārtu dīkstāvi, pārejot uz jauniem izstrādājumiem.
Specializētā programmatūra Fx Cell 3D ļauj iestatīt robotu bezsaistes režīmā minimālā laikā, būtiski samazinot iekārtu dīkstāvi, pārejot uz jauniem izstrādājumiem.
Nevainojama precizitāte un atkārtojamība
Unikālā "Active Fingers" tehnoloģija ar pašmācības funkciju kombinācijā ar precīzu leņķa kontroli garantē stabilu locīšanas kvalitāti katrai detaļai sērijā.
Unikālā "Active Fingers" tehnoloģija ar pašmācības funkciju kombinācijā ar precīzu leņķa kontroli garantē stabilu locīšanas kvalitāti katrai detaļai sērijā.
Maksimāla darba autonomija
Automātiskās instrumentu un satvērēju maiņas sistēmas, kā arī iespēja uzstādīt vertikālās noliktavas ar 10 paletēm, ļauj kompleksam strādāt ilgstoši praktiski bez operatora līdzdalības.
Automātiskās instrumentu un satvērēju maiņas sistēmas, kā arī iespēja uzstādīt vertikālās noliktavas ar 10 paletēm, ļauj kompleksam strādāt ilgstoši praktiski bez operatora līdzdalības.
Iekraušanas un izkraušanas universitāte
Modulārais dizains piedāvā daudzus risinājumus sagatavju plūsmām – no perforētiem priekšizlīdzināšanas galdiem līdz motorizētiem rullīšu konveijeriem un šķirošanas sistēmām kastēs.
Modulārais dizains piedāvā daudzus risinājumus sagatavju plūsmām – no perforētiem priekšizlīdzināšanas galdiem līdz motorizētiem rullīšu konveijeriem un šķirošanas sistēmām kastēs.
| Tehniskie dati | cell 1023 | cell 1547 |
| Maks. liekšanas spēks (kN) | 230 | 470 |
| Liekšanas garums (mm) | 1020 | 1530 |
| Atvērums | ||
| Wila stiprinājums (matricas turētājs - puansona turētājs) (mm) | 315 | 360 |
| Promecam stiprinājums (matricas turētājs - tecinātājs) (mm) | 395 | 440 |
| Y asu gājiens (mm) | 196 | 240 |
| Y asu ātrums (mm/sek) | 200 | 200 |
| Maks. liekšanas ātrums automātiskā režīmā (mm/sek) | 36 | 36 |
| Maks. liekšanas ātrums manuālā režīmā (mm/sek) | 10 | 10 |
| Robots | ||
| Maks. sniedzamība (mm) | 1420 / 1810 | 1420 / 1810 |
| Maks. celtspēja ar satvērēju (kg) | 10 / 20 | 10 / 20 |
| Asu skaits | 6 | 6 |
| Pozicionēšanas precizitāte (mm) | +-0.03 | +-0.03 |
| FX Cell | ||
| Iekraušana | ||
| Minimālais detaļu izmērs (mm) | 50 x 100 | 50 x 100 |
| Maksimālais grēdas augstums (mm) | 300 | 300 |
| Izkraušana | ||
| Konveijera lentes bufera garums (mm) | 1500 / 3000 | 1500 / 3000 |
| Gravitācijas izkraušanas zona (mm) | 1200 x 800 | 1200 x 800 |
| Pieslēguma jauda (kVA) | 5 | 6 |
| Aptuvenais svars (kg) | 3000 | 5500 |

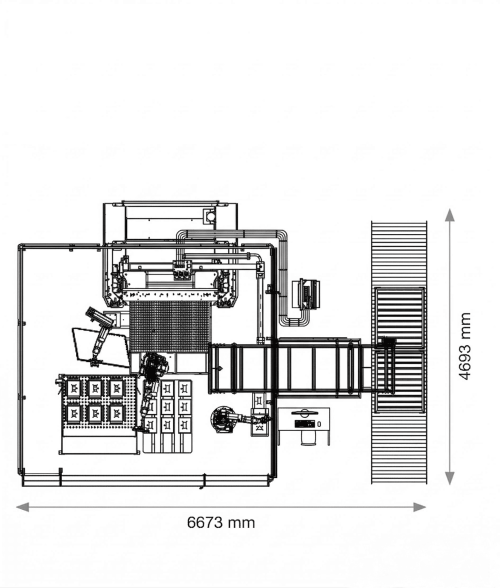

Robotizēta šūna mazām un vidēja izmēra detaļām
Augsta ražošanas jauda un kompakts dizains.
Šī šūna ir izstrādāta maza un vidēja izmēra detaļu apstrādei ar maksimālu caurlaidību. Sistēma ietver:
-
Fx Bend liekšanas prese ar 6 asu aizmugurējo atbalstu.
-
Robots: celtspējas iespējas 20, 70 vai 120 kg.
-
Integrēta pamatne: robota bāze ir iebūvēta iekārtā vietas taupīšanai un stabilitātei.
-
Centrēšanas galds precīzai detaļu pozicionēšanai.
-
Apgriešanas sistēma automātiskai detaļu pārorientēšanai.
-
Dubulto detaļu kontrole, lai novērstu kļūdas satveršanā.
-
Ielādes stacija ar 2 galdiem (1200 x 800 mm).
-
Izlāde:
-
Palešu kraušana uz Eiropaletes.
-
Automātiskais lentes konveieris kopā ar motorizētu rullīšu konveijeru vairākām kastēm.
-
Atrodoties pašā Itālijas sirdī, uzņēmums Euromac iemieso labākās Eiropas kvalitātes tradīcijas, pārvēršot daudzgadu pieredzi progresīvos inženiertehniskajos risinājumos. Ražotājs pieturas pie absolūtas atbildības filozofijas par gala rezultātu, patstāvīgi projektējot un izstrādājot pilnīgi visas savu sistēmu sastāvdaļas — no sarežģīta programmatūras koda līdz vissīkākajiem mehāniskajiem mezgliem. Apvienojot nevainojamu montāžas uzticamību ar Industrijas 4.0 koncepcijām, Euromac rada intelektuālu vidi mūsdienīgam biznesam, kurā inovācijas un ekspluatācijas vienkāršība atrodas ideālā līdzsvarā.
