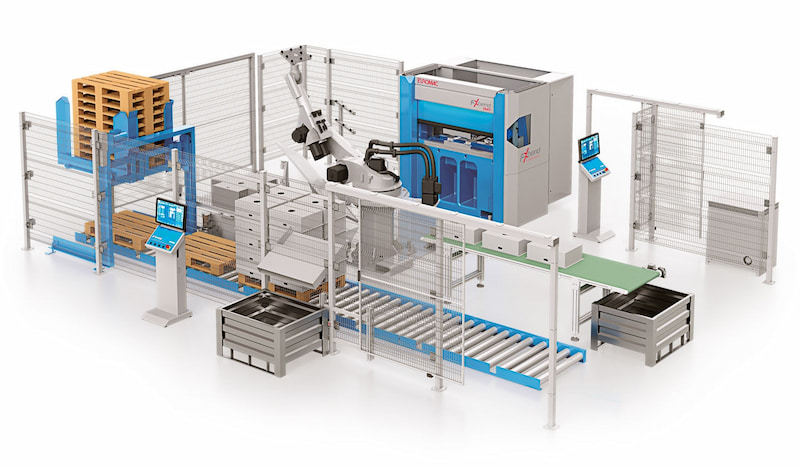

Euromac Fx Bend Cell 1547 MAX-KR
Maksimāli aprīkota robotizēta stacija pilnībā autonomai sarežģītu detaļu izgatavošanai bez operatora līdzdalības.
Euromac automatizēto locīšanas centru līnija piedāvā pilnībā integrētus risinājumus, kas apvieno augstas precizitātes elektriskās locīšanas preses, daudzasu robotus un intelektuālu programmatūru. Šīs sistēmas ir izstrādātas maksimālai produktivitātei jebkura izmēra detaļu apstrādē, piedāvājot elastīgu pielāgošanu katra klienta konkrētajiem ražošanas uzdevumiem.
Pilnīga integrācija "no vienām rokām"
Euromac patstāvīgi izstrādā katru struktūras elementu – no preses mehānikas un robota integrācijas līdz vadības programmatūrai, kas garantē ideālu savietojamību, uzticamību un sistēmas lietošanas vienkāršību.
Euromac patstāvīgi izstrādā katru struktūras elementu – no preses mehānikas un robota integrācijas līdz vadības programmatūrai, kas garantē ideālu savietojamību, uzticamību un sistēmas lietošanas vienkāršību.
Īpaši ātra programmēšana
Specializētā programmatūra Fx Cell 3D ļauj iestatīt robotu bezsaistes režīmā minimālā laikā, būtiski samazinot iekārtu dīkstāvi, pārejot uz jauniem izstrādājumiem.
Specializētā programmatūra Fx Cell 3D ļauj iestatīt robotu bezsaistes režīmā minimālā laikā, būtiski samazinot iekārtu dīkstāvi, pārejot uz jauniem izstrādājumiem.
Nevainojama precizitāte un atkārtojamība
Unikālā "Active Fingers" tehnoloģija ar pašmācības funkciju kombinācijā ar precīzu leņķa kontroli garantē stabilu locīšanas kvalitāti katrai detaļai sērijā.
Unikālā "Active Fingers" tehnoloģija ar pašmācības funkciju kombinācijā ar precīzu leņķa kontroli garantē stabilu locīšanas kvalitāti katrai detaļai sērijā.
Maksimāla darba autonomija
Automātiskās instrumentu un satvērēju maiņas sistēmas, kā arī iespēja uzstādīt vertikālās noliktavas ar 10 paletēm, ļauj kompleksam strādāt ilgstoši praktiski bez operatora līdzdalības.
Automātiskās instrumentu un satvērēju maiņas sistēmas, kā arī iespēja uzstādīt vertikālās noliktavas ar 10 paletēm, ļauj kompleksam strādāt ilgstoši praktiski bez operatora līdzdalības.
Iekraušanas un izkraušanas universitāte
Modulārais dizains piedāvā daudzus risinājumus sagatavju plūsmām – no perforētiem priekšizlīdzināšanas galdiem līdz motorizētiem rullīšu konveijeriem un šķirošanas sistēmām kastēs.
Modulārais dizains piedāvā daudzus risinājumus sagatavju plūsmām – no perforētiem priekšizlīdzināšanas galdiem līdz motorizētiem rullīšu konveijeriem un šķirošanas sistēmām kastēs.
| tehniskie dati | iekārta 1547 |
| Maks. liekšanas spēks (kN) | 470 |
| Liekšanas garums (mm) | 1530 |
| Atvērums (Daylight) | |
| Wila stiprinājums (matricas turētājs - spiedņa turētājs) (mm) | 360 |
| Promecam stiprinājums (matricas turētājs - taranis) (mm) | 440 |
| Y asu gājiens (mm) | 240 |
| Y asu ātrums (mm/sek) | 200 |
| Maks. liekšanas ātrums aut. režīmā (mm/sek) | 36 |
| Maks. liekšanas ātrums manuālā režīmā (mm/sek) | 10 |
| Robots | |
| Maks. sniedzamība (mm) | 2233 |
| Maks. celtspēja ar satvērēju (kg) | 70 |
| Asu skaits | 6 |
| Pozicionēšanas atkārtojamība (mm) | +-0.06 |
| FX Cell | |
| Ielāde | |
| Maksimālie detaļu izmēri 1 grēdai (mm) | 1500x1000 |
| Minimālie detaļu izmēri (mm) | 50x100 |
| Maksimālais grēdas augstums (mm) | 300 |
| Izlāde | |
| Lentes konveijera maks. detaļu izmēri (mm) | 1000 x 600 x h 300 |
| Lentes konveijera bufera garums (mm) | 600 izlāde + 600 |
| Gravitācijas izlādes zona (mm) | 1200x800 |
| Pieslēguma jauda (kVA) | 6 |
| Aptuvenais svars (kg) | 7000 |
Iekārta maza un vidēja izmēra detaļām ar augstu ražošanas jaudu. Iekārtas sastāvs:
-
Fx Bend ar 6 asu aizmugurējo atbalstu
-
Robots 20/70/120 kg
-
Mašīnā integrēta robota bāze
-
Centrēšanas galds
-
Apgriešanas sistēma
-
Dubulto detaļu kontrole
-
Iekraušanas stacija ar 2 galdiem 1500 x 800 mm
-
Izkraušana:
-
Paletēšana uz 2 eiropaletēm
-
Automātisks lentes konveijers izkraušanai kastē (papildaprīkojums)
-
Atrodoties pašā Itālijas sirdī, uzņēmums Euromac iemieso labākās Eiropas kvalitātes tradīcijas, pārvēršot daudzgadu pieredzi progresīvos inženiertehniskajos risinājumos. Ražotājs pieturas pie absolūtas atbildības filozofijas par gala rezultātu, patstāvīgi projektējot un izstrādājot pilnīgi visas savu sistēmu sastāvdaļas — no sarežģīta programmatūras koda līdz vissīkākajiem mehāniskajiem mezgliem. Apvienojot nevainojamu montāžas uzticamību ar Industrijas 4.0 koncepcijām, Euromac rada intelektuālu vidi mūsdienīgam biznesam, kurā inovācijas un ekspluatācijas vienkāršība atrodas ideālā līdzsvarā.
