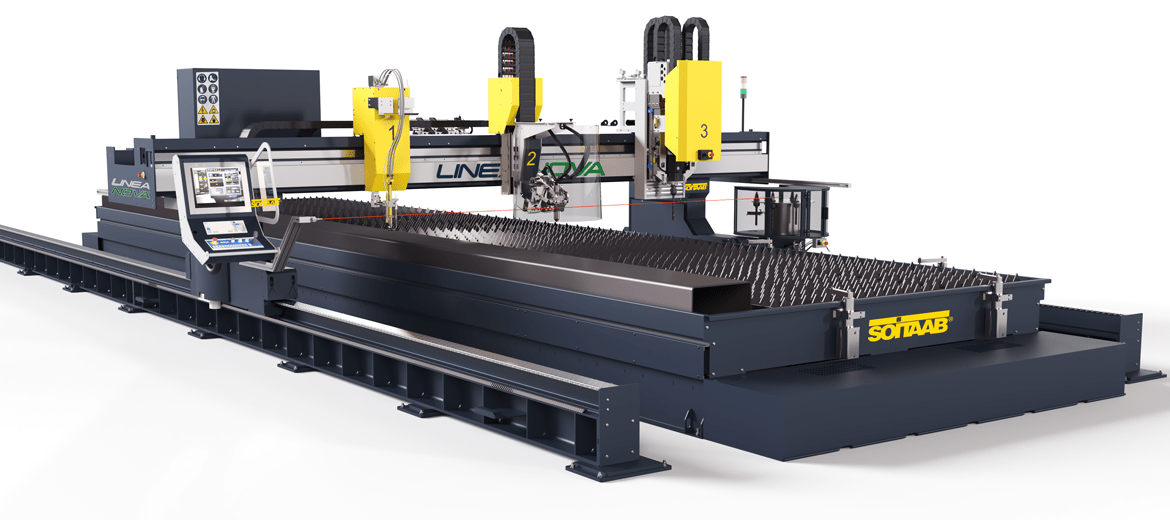

SOITAAB LINEAtech Linea NOVA
Tas piedāvā plašu risinājumu klāstu plazmas griešanai, liesmas griešanai, urbšanai/vītņošanai un marķēšanai. Izstrādāts ar modulāru koncepciju, kas padara to par daudzpusīgu mašīnu izcilībai, izmantojot pēdējās paaudzes mehāniskos un elektroniskos risinājumus; viss ir pilnīgā harmonijā, pēc tam to pārvalda īpaša programmatūra, ko pilnībā izstrādājis Soitaab.
LineaTech NOVA portāls ir dubultsiju: priekšējais šķērsslaids cauri ratiņiem uz divām lineārām vadotnēm ir aizsargāts ar metāla pārsegu un sakārtots L un muguras balsts un pastiprinājums.
No tā izriet, ka LineaTech NOVA ir pareizā atbilde uz dažāda veida tērauda konstrukciju vajadzībām. Faktiski, sākot no pamata konfigurācijas, to var iestatīt nekavējoties vai vēlāk ļoti viegli, izmantojot dažādas ierīces, piemēram,; galviņas slīpuma griešanai ar abām plazmas degļa griešanas galviņām urbšanai un vītņošanai līdz ISO40, instrumentu maiņa un dažāda veida marķieri un citi, ko var īpaši pārbaudīt.
LineaTech NOVA portāls ir dubultsiju: priekšējais šķērsslaids cauri ratiņiem uz divām lineārām vadotnēm ir aizsargāts ar metāla pārsegu un sakārtots L un muguras balsts un pastiprinājums.
No tā izriet, ka LineaTech NOVA ir pareizā atbilde uz dažāda veida tērauda konstrukciju vajadzībām. Faktiski, sākot no pamata konfigurācijas, to var iestatīt nekavējoties vai vēlāk ļoti viegli, izmantojot dažādas ierīces, piemēram,; galviņas slīpuma griešanai ar abām plazmas degļa griešanas galviņām urbšanai un vītņošanai līdz ISO40, instrumentu maiņa un dažāda veida marķieri un citi, ko var īpaši pārbaudīt.
LineaTech NOVA ir garenvirziena dvīņu motori ar bezsuku motoriem un piedziņu uz digitālo. Kustība tiek panākta, savienojot zobratu un stieņa noliektos zobus un atkopšanas ierīci ar atsperu priekšslodzes spēlēm. Dzinēji ir absolūti, kas tiek saglabāti atmiņā pat tad, kad mašīna ir izslēgta; ļoti noderīgs gariem garumiem, kuriem nav nepieciešams darbināt iekārtas iestatīšanas slēdzi.
Papildaprīkojums ar spirālveida zobiem uz gareniskās ass un skrejceļiem, ko veido gareniskā lineārā recirkulācijas lode.
Lineatech NOVA aptver griešanas platumu līdz 8 000 mm un garumu līdz 80 000 mm.
Skābekļa degvielā LineaTech NOVA izmanto gāzes sadales sistēmu caur proporcionāliem vārstiem, ko pilnībā pārvalda CNC, kas kopā ar griešanas parametru datu bāzi veic pilnībā automātisku skābekļa griešanas, apkures un gāzes griešanas spiedienu un plūsmu regulēšanu.
Skābekļa degvielas lāpas ir pieejamas ar automātisko aizdedzi, kapacitatīvām zondēm, kas ir iekšējas vai ārējās automātiskās augstuma kontroles sistēmā. Plazmā un, kur iespējams, tiek nodrošināta automātiska gāzes vadība, saskaroties ar dažādām sistēmām un CNC. Soitaab izstrādātā griešanas parametru datu bāze nodrošina augstu griešanas kvalitāti grieztajos gabalos un caurumos ar perfektu precizitāti.
SOITAAB CNC ciparu vadība un interaktīvā izvēlne ar "skārienjutīgā ekrāna" krāsu monitoru, jo standartam ir 78 ciparu fiksētu parametru bibliotēka, papildus dažādu iekārtā izmantoto tehnoloģiju datubāzei, kurā tiek nodrošināts bagātīgs arhīvs tehnoloģiskie parametri mantojums Soitaab un gadu pieredzes rezultāts. LineaTech NOVA+: tās pašas NOVA īpašības ar atšķirību, ka sija ir vēl pastiprināta, lai izmantotu urbšanas galviņu ISO50.
Pieejami plazmas ģeneratori līdz 800 ampēriem
Papildaprīkojums ar spirālveida zobiem uz gareniskās ass un skrejceļiem, ko veido gareniskā lineārā recirkulācijas lode.
Lineatech NOVA aptver griešanas platumu līdz 8 000 mm un garumu līdz 80 000 mm.
Skābekļa degvielā LineaTech NOVA izmanto gāzes sadales sistēmu caur proporcionāliem vārstiem, ko pilnībā pārvalda CNC, kas kopā ar griešanas parametru datu bāzi veic pilnībā automātisku skābekļa griešanas, apkures un gāzes griešanas spiedienu un plūsmu regulēšanu.
Skābekļa degvielas lāpas ir pieejamas ar automātisko aizdedzi, kapacitatīvām zondēm, kas ir iekšējas vai ārējās automātiskās augstuma kontroles sistēmā. Plazmā un, kur iespējams, tiek nodrošināta automātiska gāzes vadība, saskaroties ar dažādām sistēmām un CNC. Soitaab izstrādātā griešanas parametru datu bāze nodrošina augstu griešanas kvalitāti grieztajos gabalos un caurumos ar perfektu precizitāti.
SOITAAB CNC ciparu vadība un interaktīvā izvēlne ar "skārienjutīgā ekrāna" krāsu monitoru, jo standartam ir 78 ciparu fiksētu parametru bibliotēka, papildus dažādu iekārtā izmantoto tehnoloģiju datubāzei, kurā tiek nodrošināts bagātīgs arhīvs tehnoloģiskie parametri mantojums Soitaab un gadu pieredzes rezultāts. LineaTech NOVA+: tās pašas NOVA īpašības ar atšķirību, ka sija ir vēl pastiprināta, lai izmantotu urbšanas galviņu ISO50.
Pieejami plazmas ģeneratori līdz 800 ampēriem
| Sliežu attālums (MIN–MAX) | 4000 mm–12 000 mm > pēc izvēles |
| IEKĀRTAS GARUMS | 2000 mm |
| NODERĪGS GARUMS AR 4 m SLIEDĒM | 2000 mm |
| GARENĀLĀS SLIEGAS SIJAS ATBALSTS HEB — STD | 120 mm |
| ŠĀRSKĀS SIJAS KONSTRUKCIJA | Dubults |
| TRANSVERSĀLIE CEĻVEDIS | Rultņu gultņu lineārās vadotnes |
| RAKSTS | Vertikālie zobi |
| GARNITUDINĀLA MOTORIZĀCIJA | Dubults |
| PĀRVIETOŠANAS ĀTRUMS | 20 m/min |
| KVALITĀTES STANDARTS | ISO 9013 e EN DIN 28 206 |
| MAKSIMĀLAIS VADĪBAS VĀŽU SKAITS | 2 |
| MAKSIMĀLAIS VERGU RAŽU SKAITS (PLAZMA) | 1 |
| MAKSIMĀLAIS VERGU PĀRVIETOJUMU SKAITS (OXY) | 6 |
| DOUBLE MASTER | 2 plazma vai 1 plazma + 1 skābe |
| GĀZES SADALĪŠANA (SKĀBEKĻA LIESMA) | Automātiski proporcionālie vārsti |
| MAKSIMĀLS GRIEŠANAS BIEZUMS (OKSĪDA LIESMA) | 250 mm |
| GĀZE LIESMU GRIEŠANAI | Skābeklis, propāns, metāns, acetilēns |
| IZMANTOTA PLAZMA | Augsta veiktspēja vai līdzvērtīga darbība |
| MAKSĀLĀ PLAZMAS JAUDA | Līdz 400 A |
| BEVEL PLAZMA | Jā |
| BEVEL OXY | MR + -90° |
| URBES IERĪCES VEIDS | ISO 30 priekšcaurumam |
| RĪKU VEIDA MAIŅA | Manuāla, pneimatiska |
| TUBOCUT TYPE | Manuāla celšana |
| CAURULES DIAMETRS | No 76 mm līdz 500 mm |
| ABSOLUTA KOORDINĀTA | Neobligāti |
| CNC TIPS | SOITAAB CNCII |
| PARAMETRISKO FIGŪRU BIBLIOTĒKA | STD, līdz 30 (opcija no 31 līdz 78) |
| DATU BĀZES OXY | Jā |
| DATU BĀZES PLAZMA | Jā |
